Ferrobrand

El cuadradillo fijo permite una mayor accesibilidad en anchura y altura que los insertos de carraca
La cabeza está fijada a la llave dinamométrica con un pin pasador de sujeción retráctil
La gama abarca conectores desde 9x12 hasta 27x36, cuadradillos de 1/4" a 1" y un par de torsión máximo desde 30 Nm hasta 2500 Nm
Apto para llaves 7465, 74W9, 74W14, 74P9, 74P14, IZO-D, TAW9, TAW14, TAW24, TAWM9, TAWM14 y TAWM24
Los tamaños con un * en la longitud de par de torsión requieren el cálculo del ajuste del par objetivo

Proveedor:

SNA EUROPE (BAHCO)

Listado de artículos
Artículo	PVR	Variante	Medidas de conexión, mm	Cuadradillo macho SALIDA	Longitud total	Anchura de la cabeza	Longitud de calibración	Distancia del extremo del tornillo	Altura de trabajo de la cabeza	Altura de la cabeza	Máximo par de apriete	EAN-13
9F-1/4	-	9F-1/4	9x12 mm	1/4 in	43 mm	22 mm	18 mm	10 mm	23 mm	14 mm	30 N·m	7314150366170	1
9F-3/8	-	9F-3/8	9x12 mm	3/8 in	44 mm	22 mm	18 mm	9 mm	25 mm	14 mm	135 N·m	7314150366187	1
9F-1/2	-	9F-1/2	9x12 mm	1/2 in	45 mm	22 mm	18 mm	11 mm	30 mm	14 mm	160 N·m	7314150366194	1
14F-1/2	-	14F-1/2	14x18 mm	1/2 in	65 mm	30 mm	25 mm	15 mm	34 mm	18 mm	340 N·m	7314150366200	1
14F-3/4	-	14F-3/4	14x18 mm	3/4 in	69 mm	40 mm	25 mm	19 mm	50 mm	25 mm	420 N·m	7314150366217	1
24F-3/4	-	24F-3/4	24x32 mm	3/4 in	96 mm	40 mm	35 mm	20 mm	53 mm	28 mm	1000 N·m	7314150366224	1
24F-1	-	24F-1	24x32 mm	1 in	98 mm	50 mm	35 mm	22 mm	53 mm	28 mm	1200 N·m	7314150366231	1
27F-1	-	27F-1	27x36 mm	1 in	106 mm	60 mm	40* mm	25 mm	57 mm	28 mm	2500 N·m	7314150366248	1

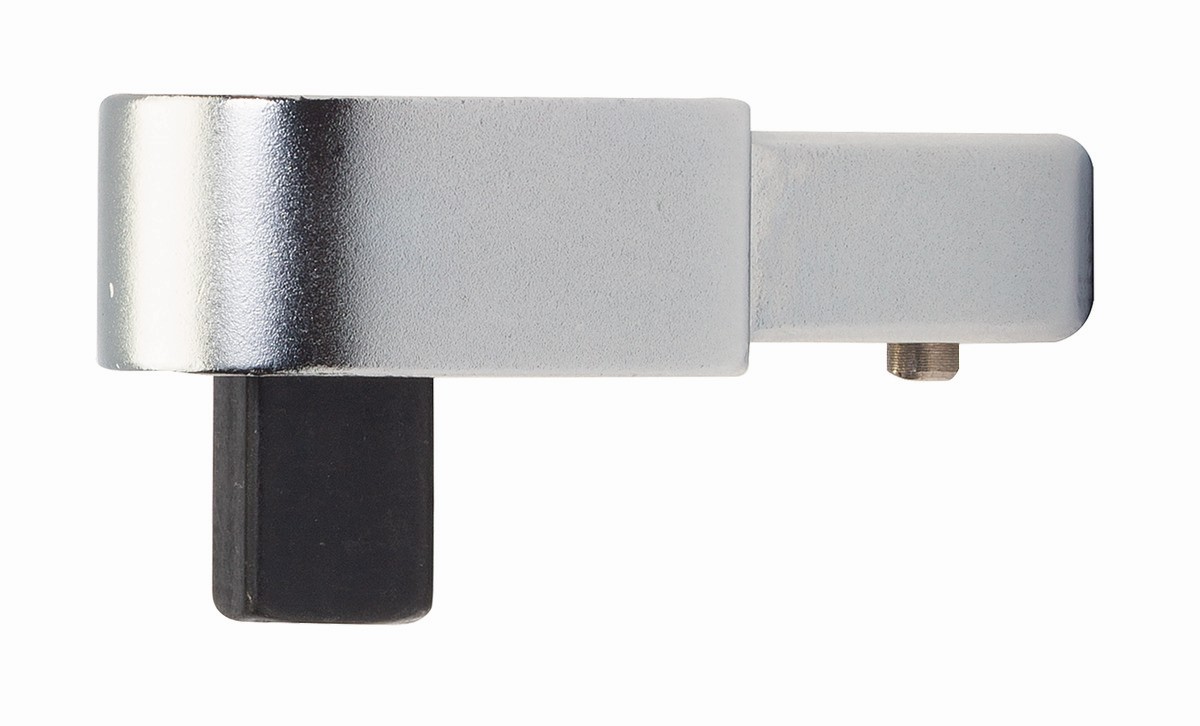

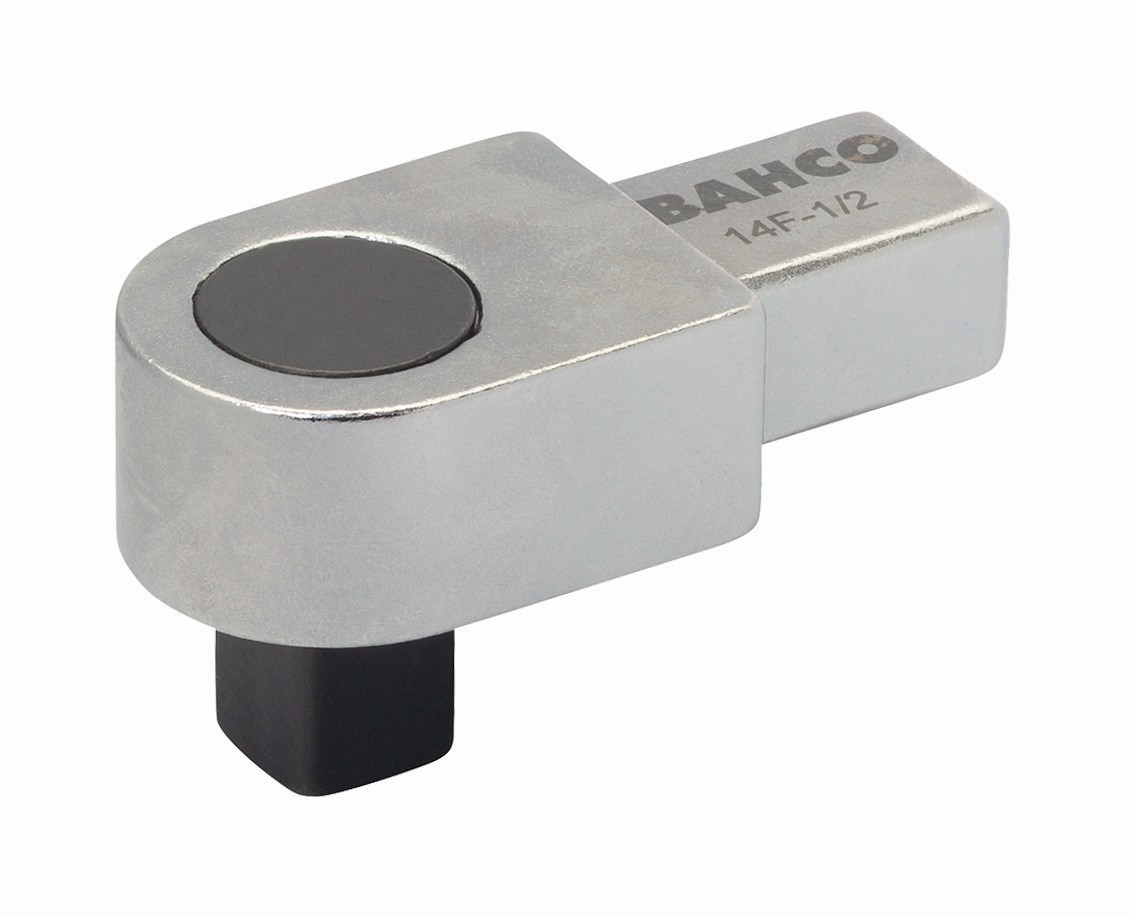

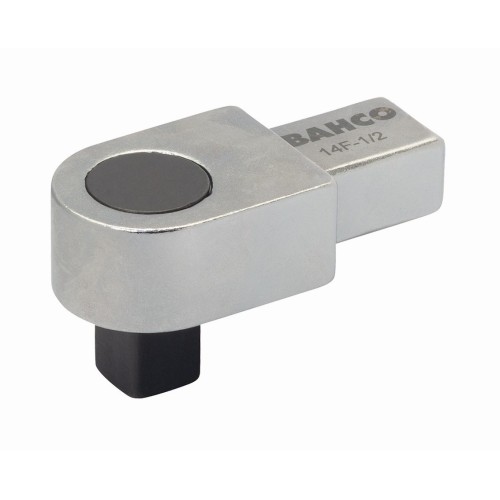

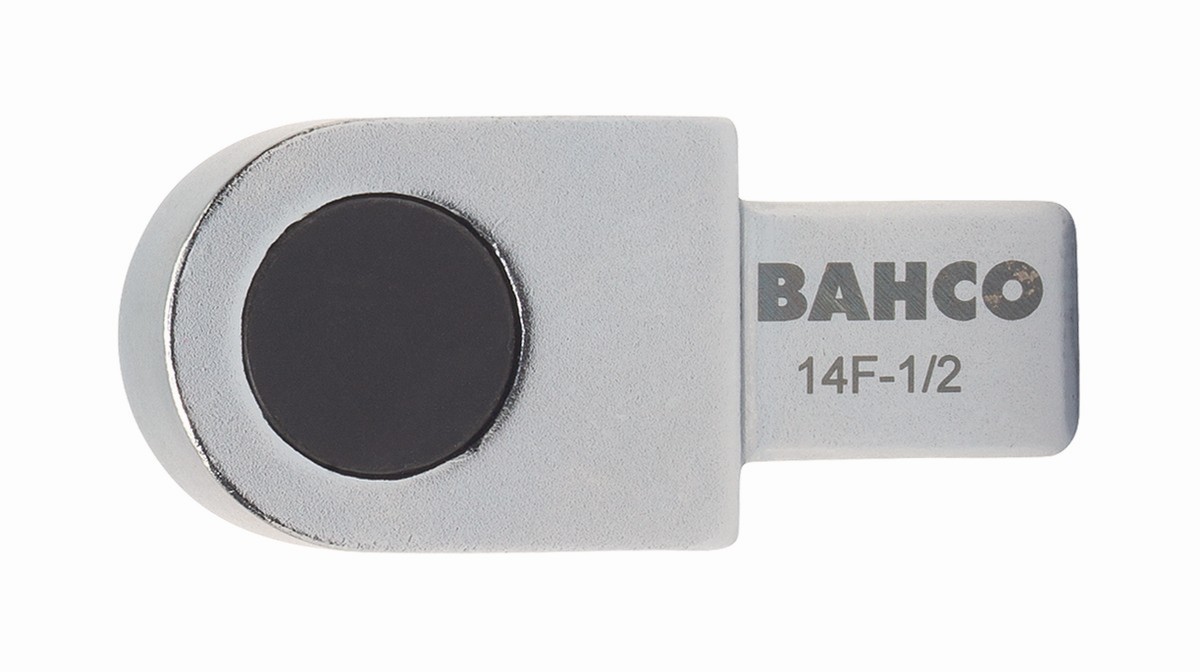

Cabeza intercambiable cuadrada fija con conector rectangular | 9/14/24/27F
