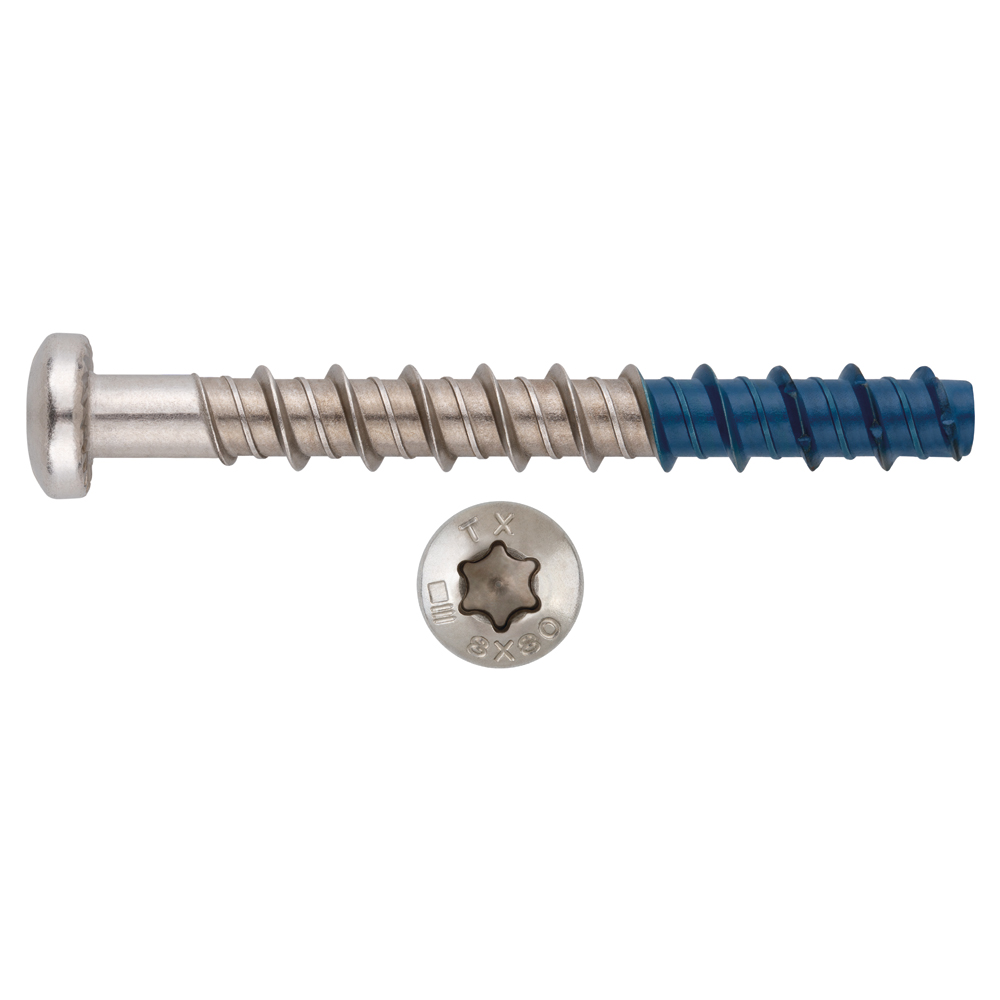

Anclaje de fijación directa a hormigón Bimetal con cabeza alomada TXP [CP]
Material/Recubrimiento: Inoxidable A4
Tipo de Carga: Cargas altas
Sector de aplicación: Industria alimentaria, cosmética y farmacéutica
Proveedor:
INDEX
Tipo de Carga: Cargas altas
Sector de aplicación: Industria alimentaria, cosmética y farmacéutica
Proveedor:
INDEXReferencias
| Artículo | PVR | Medida | Nº Huella | L | Prof. mín. Anclaje | Prof. mín. de taladro | Llave de instalación | Par de apriete (Nm) | Ø Broca | Ø Elemento a fijar | Espesor mín. material base | Espesor máx. a fijar | Ø Cabeza | Distancia min. entre ejes "B" | Distancia min. al borde "A" | M (”) |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TXP06050 | - | Ø6 x 50 | TX40 | 50 | 35 | 45 | TX40 | 10 | 6 | 9 | 80 | 15 | 14 | 78 | 39 | Ø6 | 50 |
| TXP06060 | - | Ø6 x 60 | TX40 | 60 | 55 | 65 | TX40 | 10 | 6 | 9 | 80 | 5 | 14 | 129 | 65 | Ø6 | 50 |
| TXP06080 | - | Ø6 x 80 | TX40 | 80 | 55 | 65 | TX40 | 10 | 6 | 9 | 80 | 25 | 14 | 129 | 65 | Ø6 | 50 |
| TXP06100 | - | Ø6 x 100 | TX40 | 100 | 55 | 65 | TX40 | 10 | 6 | 9 | 80 | 45 | 14 | 129 | 65 | Ø6 | 50 |
| TXP08060 | - | Ø8 x 60 | TX40 | 60 | 50 | 60 | TX45 | 20 | 8 | 12 | 80 | 10 | 18 | 113 | 57 | Ø8 | 25 |
| TXP08080 | - | Ø8 x 80 | TX40 | 80 | 65 | 75 | TX45 | 20 | 8 | 12 | 80 | 15 | 18 | 152 | 76 | Ø8 | 25 |
