Ferrobrand

Referencias

Listado de artículos
Artículo	PVR	Medida	L	Prof. mín. Anclaje	Prof. mín. de taladro	Profundidad efectiva	Llave de instalación	Letra eje	Par de apriete (Nm)	Ø Broca	Ø Elemento a fijar	Espesor mín. material base	Espesor máx. a fijar	Distancia min. entre ejes "B"	Distancia min. al borde "A"	M (”)	EAN-13
AH06060	-	M6 x 60 Ø6	60	50	55	40	10	B	7	6	7	100	2	120	60	M6	8423533574909	200
AH06070	-	M6 x 70 Ø6	70	50	55	40	10	C	7	6	7	100	12	120	60	M6	8423533574916	200
AH06080	-	M6 x 80 Ø6	80	50	55	40	10	D	7	6	7	100	22	120	60	M6	8423533574923	200
AH06090	-	M6 x 90 Ø6	90	50	55	40	10	E	7	6	7	100	32	120	60	M6	8423533574930	200
AH06100	-	M6 x 100 Ø6	100	50	55	40	10	E	7	6	7	100	42	120	60	M6	8423533574947	200
AH06110	-	M6 x 110 Ø6	110	50	55	40	10	F	7	6	7	100	52	120	60	M6	8423533574954	200
AH06120	-	M6 x 120 Ø6	120	50	55	40	10	G	7	6	7	100	62	120	60	M6	8423533574961	100
AH06130	-	M6 x 130 Ø6	130	50	55	40	10	H	7	6	7	100	72	120	60	M6	8423533574978	100
AH06140	-	M6 x 140 Ø6	140	50	55	40	10	I	7	6	7	100	82	120	60	M6	8423533574985	100
AH06150	-	M6 x 150 Ø6	150	50	55	40	10	I	7	6	7	100	92	120	60	M6	8423533574992	100
AH06160	-	M6 x 160 Ø6	160	50	55	40	10	J	7	6	7	100	102	120	60	M6	8423533575005	100
AH06170	-	M6 x 170 Ø6	170	50	55	40	10	K	7	6	7	100	112	120	60	M6	8423533575012	100
AH06180	-	M6 x 180 Ø6	180	50	55	40	10	L	7	6	7	100	122	120	60	M6	8423533575029	100
AH08060	-	M8 x 60 Ø8	60	50	50	35	13	B	20	8	9	100	3	105	53	M8	8423533684912	100
AH08075	-	M8 x 75 Ø8	75	60	65	48	13	C	20	8	9	100	5	144	72	M8	8423533575036	100
AH08090	-	M8 x 90 Ø8	90	60	65	48	13	E	20	8	9	100	20	144	72	M8	8423533575043	100
AH08100	-	M8 x 100 Ø8	100	60	65	48	13	E	20	8	9	100	30	144	72	M8	8423533749956	100
AH08115	-	M8 x 115 Ø8	115	60	65	48	13	G	20	8	9	100	45	144	72	M8	8423533575050	100
AH08120	-	M8 x 120 Ø8	120	60	65	48	13	G	20	8	9	100	50	144	72	M8	8423533041661	100
AH08130	-	M8 x 130 Ø8	130	60	65	48	13	H	20	8	9	100	60	144	72	M8	8423533575067	100
AH08155	-	M8 x 155 Ø8	155	60	65	48	13	J	20	8	9	100	85	144	72	M8	8423533575074	100
AH10070	-	M10 x 70 Ø10	70	54	60	42	17	C	35	10	12	100	3	126	63	M10	8423533684714	100
AH10080	-	M10 x 80 Ø10	80	54	60	42	17	D	35	10	12	100	13	126	63	M10	8423533702166	100
AH10090	-	M10 x 90 Ø10	90	67	75	55	17	E	35	10	12	110	10	165	83	M10	8423533575081	100
AH10100	-	M10 x 100 Ø10	100	67	75	55	17	E	35	10	12	110	20	165	83	M10	8423533702173	100
AH10120	-	M10 x 120 Ø10	120	67	75	55	17	G	35	10	12	110	40	165	83	M10	8423533575098	50
AH10140	-	M10 x 140 Ø10	140	67	75	55	17	H	35	10	12	110	60	165	83	M10	8423533041760	50
AH10150	-	M10 x 150 Ø10	150	67	75	55	17	I	35	10	12	110	70	165	83	M10	8423533575104	50
AH10160	-	M10 x 160 Ø10	160	67	75	55	17	J	35	10	12	110	80	165	83	M10	8423533041821	50
AH10170	-	M10 x 170 Ø10	170	67	75	55	17	K	35	10	12	110	90	165	83	M10	8423533575111	50
AH10210	-	M10 x 210 Ø10	210	67	75	55	17	N	35	10	12	110	130	165	83	M10	8423533684929	50
AH10230	-	M10 x 230 Ø10	230	67	75	55	17	P	35	10	12	110	150	165	83	M10	8423533684936	50
AH12090	-	M12 x 90 Ø12	90	60	70	50	19	E	60	12	14	100	13	150	75	M12	8423533684943	50
AH12100	-	M12 x 100 Ø12	100	77	85	65	19	E	60	12	14	130	8	150	75	M12	8423533702197	50
AH12110	-	M12 x 110 Ø12	110	77	85	65	19	F	60	12	14	130	18	195	98	M12	8423533575128	50
AH12120	-	M12 x 120 Ø12	120	77	85	65	19	G	60	12	14	130	28	195	98	M12	8423533702203	50
AH12130	-	M12 x 130 Ø12	130	77	85	65	19	H	60	12	14	130	38	195	98	M12	8423533749994	50
AH12140	-	M12 x 140 Ø12	140	77	85	65	19	H	60	12	14	130	48	195	98	M12	8423533575135	50
AH12160	-	M12 x 160 Ø12	160	77	85	65	19	J	60	12	14	130	68	195	98	M12	8423533575142	50
AH12180	-	M12 x 180 Ø12	180	77	85	65	19	L	60	12	14	130	88	195	98	M12	8423533575159	50
AH12200	-	M12 x 200 Ø12	200	77	85	65	19	M	60	12	14	130	108	195	98	M12	8423533743374	50
AH12220	-	M12 x 220 Ø12	220	77	85	65	19	O	60	12	14	130	128	195	98	M12	8423533684950	50
AH12250	-	M12 x 250 Ø12	250	77	85	65	19	Q	60	12	14	130	158	195	98	M12	8423533684967	25
AH14120	-	M14 x 120 Ø14	120	91	100	75	22	G	90	14	16	150	12	225	113	M14	8423533575166	25
AH14145	-	M14 x 145 Ø14	145	91	100	75	22	I	90	14	16	150	37	225	113	M14	8423533575173	25
AH14170	-	M14 x 170 Ø14	170	91	100	75	22	K	90	14	16	150	62	225	113	M14	8423533575180	25
AH14220	-	M14 x 220 Ø14	220	91	100	75	22	O	90	14	16	150	112	225	113	M14	8423533684974	25
AH14250	-	M14 x 250 Ø14	250	91	100	75	22	Q	90	14	16	150	142	225	113	M14	8423533684981	25
AH16125	-	M16 x 125 Ø16	125	104	110	84	24	G	120	16	18	168	3	252	126	M16	8423533575197	25
AH16145	-	M16 x 145 Ø16	145	104	110	84	24	I	120	16	18	168	23	252	126	M16	8423533575203	25
AH16170	-	M16 x 170 Ø16	170	104	110	84	24	K	120	16	18	168	48	252	126	M16	8423533575210	25
AH16220	-	M16 x 220 Ø16	220	104	110	84	24	O	120	16	18	168	98	252	126	M16	8423533684998	25
AH16250	-	M16 x 250 Ø16	250	104	110	84	24	Q	120	16	18	168	128	252	126	M16	8423533685001	25
AH16280	-	M16 x 280 Ø16	280	104	110	84	24	S	120	16	18	168	158	252	126	M16	8423533685018	25
AH20170	-	M20 x 170 Ø20	170	125	135	103	30	K	240	20	22	206	23	309	155	M20	8423533575227	20
AH20220	-	M20 x 220 Ø20	220	125	135	103	30	O	240	20	22	206	73	309	155	M20	8423533685025	20
AH20270	-	M20 x 270 Ø20	270	125	135	103	30	S	240	20	22	206	123	309	155	M20	8423533685032	20

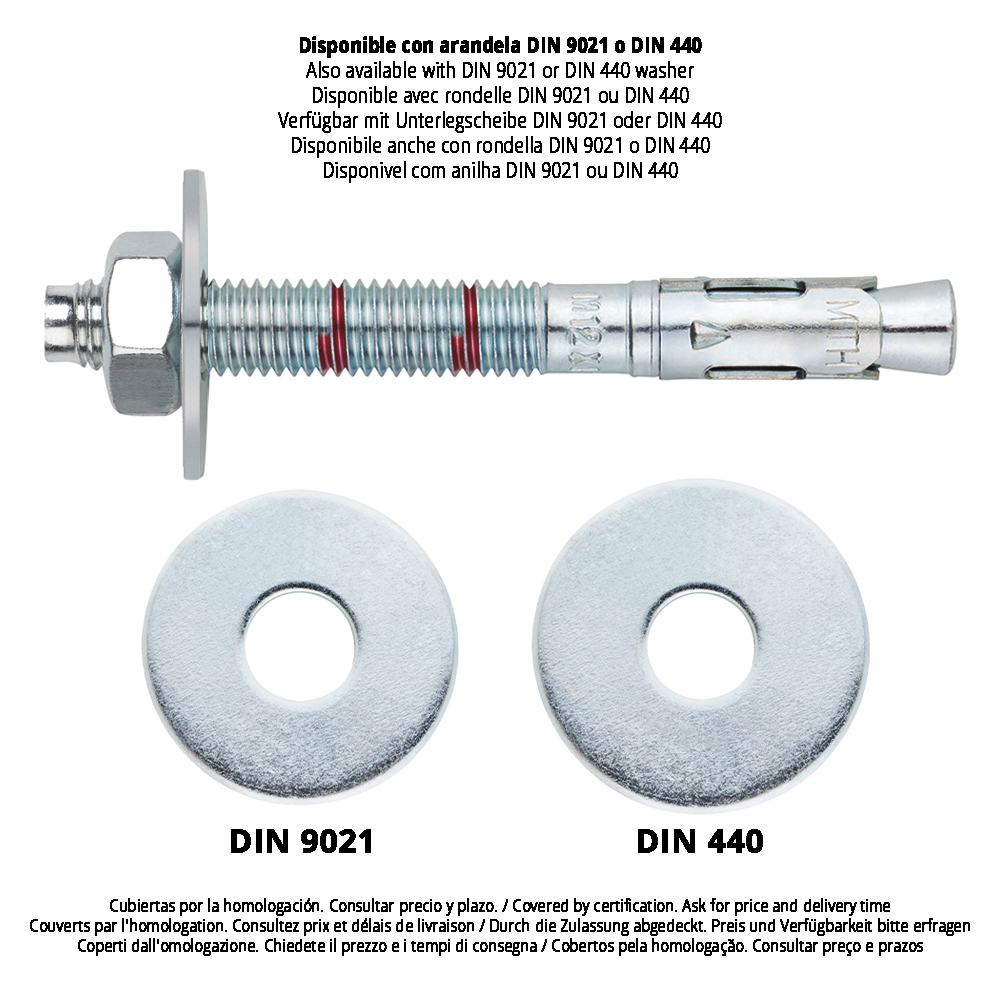

Anclaje macho zincado MTH [CP]

Referencias

Descargas y enlaces

Vídeos

Anclajes metálicos MT Anclaje macho para cargas altas

Productos relacionados

Broca SDS Plus para materiales macizos B-HDS [CP]

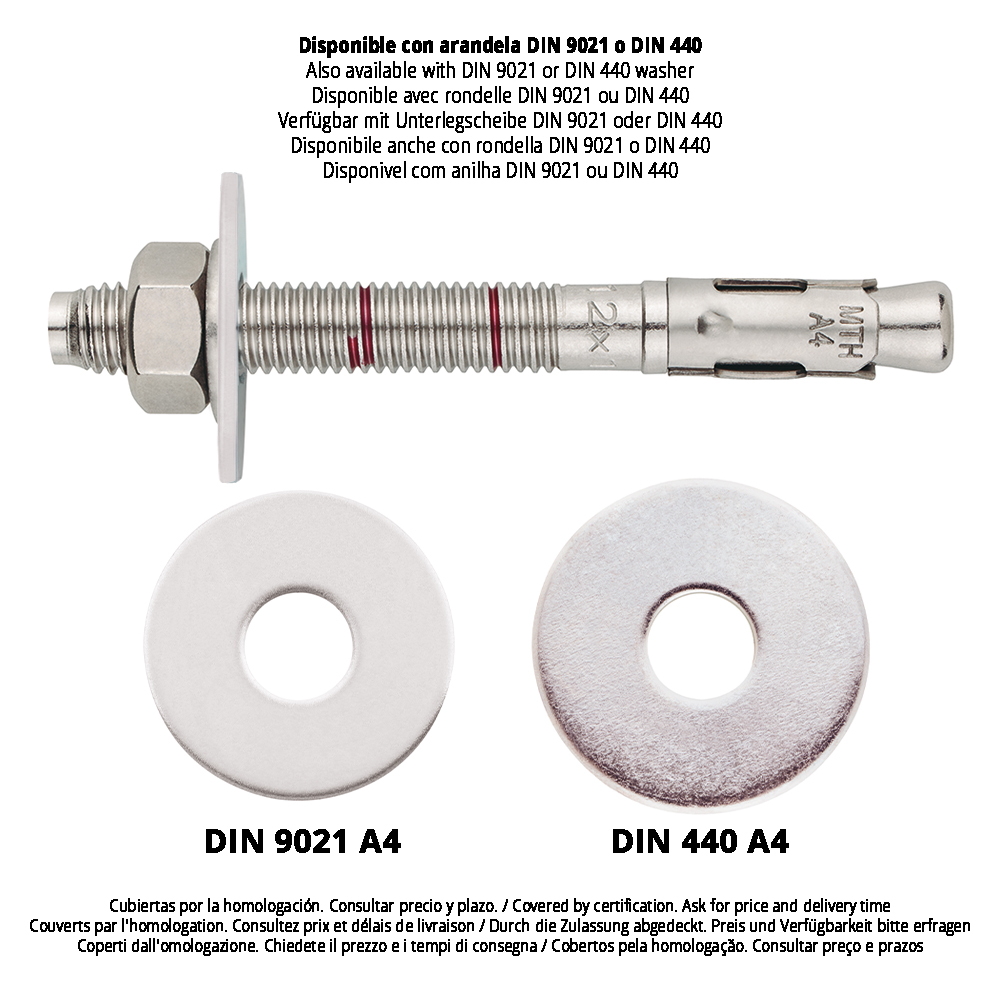

Anclaje macho inoxidable MTH-A4 [CP]
